Elastomere
Spritzguss
Was sind Elastomere?
Elastomere sind formfeste, nicht schmelzbare Kunststoffe. Unter Zug- bzw. Druckbelastung sind diese elastisch verformbar. Daher sind sie vielseitig einsetzbar z.B. für als Material für Dichtungsringe und Schläuche.
Die drei bekanntesten Elastomere sind Vulkanisate, Naturkautschuk und Silikonkautschuk. Elastomere speichern keine Energie, sondern geben die erbrachte Energie in Form von Wärme ab. Dies führt zu einer hohen Elastizität. Elastomere lassen sich daher weit dehnen und weisen eine geringe Steifigkeit auf. Diese sogenannte maximale Entropie beschreibt das Strecken und Zusammenziehen der Makromoleküle bei Be- und Entlastung. Man spricht auch von entropischen Effekt / Entropie-Elastizität oder auch von Gummielastizität.
Ein Nachteil davon ist, dass sich bei hoher Kälte die Substanz verändert und so einfrieren kann. Bei zu hoher Temperatur hingegen wird diese zersetzt.
Elastomer spritzgießen
Beim elastomeren Spritzgießen werden Kunststoffteile aus einem Elastomer hergestellt. Dabei wird nur der Zylinder mit einer Flüssigkeit auf rund 80 Grad erwärmt. Man spricht von der sogenannten Wassertemperierung.
Die weitere Erwärmung wird durch innere Reibung verhindert, da dies zu einer zu hohen Massetemperatur führt und die Schmelze schon im Zylinder bzw. in der Schnecke reagiert. Das Elastomer würde zu früh ausvulkanisieren.

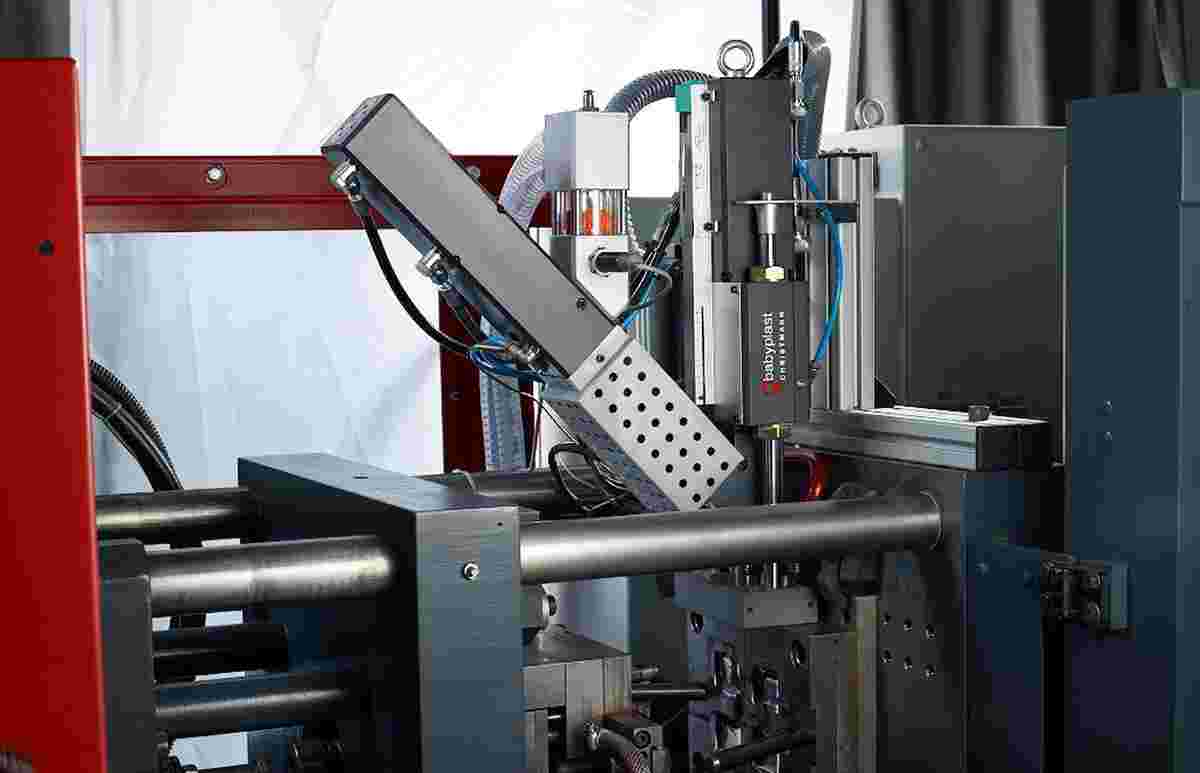

Beim Elastomer Spritzgießen sind Schneckenspritzgießmaschinen im Einsatz. Der Einzug erfolgt entweder bandförmig oder in Form von rieselfähigem Pulver. Das Verfahren an sich ist sehr aufwendig, da Elastomere zunächst im Fließbereich sehr dünnflüssig sind. In der Schnecke entsteht durch das Mischen und Kneten ein homogenes Gemisch. Das Spritzgießen findet in kurzen Zykluszeiten statt. Meisten kommen Maschinen mit mehreren Schließeinheiten für unterschiedliche Werkzeuge und Formteile zum Einsatz.
Ablauf des Elastomer Spritzgießens
Die Masse wird durch die Schnecke in die Maschine eingezogen und anschließend in die gekühlte Form eingespritzt.
Während die Mischung durch die Düse gespritzt wird, entsteht Reibungswärme. Durch optimale Formfüllung wird die Vulkanisationszeit erheblich reduziert.
Für den Vulkanisierungsvorgang befindet sich die Mischung in einem beheizten Werkzeug. Anschließend kann das fertige Teil entnommen werden.
Spritzgießen Ablauf
Der spezielle Ablauf des Elastomer-Spritzgießens ist ebenso wichtig, wie der allgemeinen Spritzgießen Ablauf. Unabhängig vom eingesetzten Material folgt der Prozess typischerweise mehreren standardisierten Schritten – von der Werkzeugvorbereitung bis zur Entnahme des fertigen Bauteils.
Spritzgießen Ablauf: Die Phasen
Der Spritzgießen Ablauf umfasst mehrere präzise aufeinander abgestimmte Phasen, die in der industriellen Fertigung von Kunststoffbauteilen essenziell sind. Beim Spritzgussverfahren wird Kunststoff in einer Spritzgießmaschine zunächst aufgeschmolzen, anschließend unter Druck in ein Werkzeug gespritzt und dort in Form gebracht.
Durch die exakte Steuerung der Temperatur, des Drucks und der Zykluszeiten entstehen Bauteile mit hoher Wiederholgenauigkeit. Der gesamte Ablauf – von der Materialaufbereitung bis zur Entformung – stellt sicher, dass die Qualität der Produkte konstant hoch bleibt.
Aufbereitung des Kunststoffgranulats
Am Anfang des Spritzgießen Ablaufs steht die Aufbereitung des Rohmaterials: Das Kunststoffgranulat wird zunächst getrocknet, um Restfeuchte zu entfernen, die die Qualität der Bauteile beeinträchtigen könnte. Danach wird es der Spritzgießmaschine zugeführt, wo es über eine beheizte Schnecke plastifiziert, also in eine homogene Schmelze überführt wird.
Dieser Schritt ist entscheidend, um eine gleichmäßige Verarbeitung und optimale Fließfähigkeit im weiteren Verfahren zu gewährleisten.
Einspritzen in das Werkzeug
Sobald die Schmelze in der Zylindereinheit auf Temperatur gebracht wurde, wird sie mit hoher Geschwindigkeit und unter Druck durch die Schnecke in das geschlossene Werkzeug eingespritzt.
In diesem Schritt des Spritzgießen Ablaufs ist besonders wichtig, dass die Kavität – also der Hohlraum im Werkzeug – exakt befüllt wird, um die gewünschte Form des Bauteils zu erzielen. Eine präzise Steuerung der Einspritzgeschwindigkeit und des Drucks ist dabei unerlässlich für die Qualität des Endprodukts.
Spritzgießen Ablauf mit Nachdruck
Nach dem Einspritzen folgt die Nachdruckphase, in der Druck auf die Schmelze ausgeübt wird, um Materialschrumpf und Lufteinschlüsse zu vermeiden. Zudem beginnt das Kunststoffbauteil im Werkzeug abzukühlen.
Diese Phase des Spritzgießen Ablaufs beeinflusst maßgeblich die Festigkeit des fertigen Produkts. Die Kühlung erfolgt meist über Kanäle im Werkzeug, durch die Wasser oder Öl fließt. Erst wenn das Material vollständig erstarrt ist, kann es ohne Verformung entnommen werden.
Entformung und Entnahme
Im letzten Schritt des Spritzgießen Ablaufs wird das Werkzeug geöffnet und das Spritzguss-Bauteil mithilfe von Auswerferstiften oder anderen Mechanismen aus der Form gelöst. Die Entformung erfolgt automatisiert, um Zykluszeiten zu optimieren und eine hohe Produktionsleistung zu gewährleisten.
Dann wird das Bauteil gegebenenfalls noch entgratet oder weiterverarbeitet. Nach der Entnahme schließt sich das Werkzeug – und der Spritzgießen Ablauf beginnt von vorne.
Spritzgießen Ablauf in Kürze
Material
aufbereiten
Kunststoff
einspritzen
Nachdrücken und
Abkühlen
Entnahme
des Bauteils
Spritzgießen Ablauf: Warum er so wichtig ist
Der Spritzgießen Ablauf ist das Rückgrat einer effizienten Kunststoffproduktion. Nur wenn alle Phasen dieses Verfahrens präzise aufeinander abgestimmt sind – von der Werkzeugkonstruktion bis zur finalen Entnahme des Bauteils – lassen sich hochwertige Produkte in großer Stückzahl wirtschaftlich herstellen.
In der Praxis zeigt sich: Ein optimierter Spritzgießen Ablauf spart nicht nur Zeit und Material, sondern sichert auch gleichbleibend hohe Qualität. Gerade bei komplexen Geometrien und engen Toleranzen ist ein durchdachter Prozess unverzichtbar, um reproduzierbare Ergebnisse zu erzielen.
Spritzgießen Produkte: Der Prozess
Spritzgießen Produkte durchlaufen im Spritzgießen Ablaufs eine vollständige Prozesskette – von der Idee bis zur Serienreife. Der Startpunkt ist meist ein funktionaler Kundenwunsch, für den ein Kunststoffbauteil die Lösung bietet.
Ingenieure und Konstrukteure definieren gemeinsam mit dem Kunden die Anforderungen an das Produkt, wie etwa Form, Stabilität oder Temperaturbeständigkeit. Darauf basierend wird das Design entwickelt und für die Fertigung im Spritzgussverfahren optimiert. So entstehen individuelle Lösungen, die exakt auf den jeweiligen Einsatzbereich abgestimmt sind.
Konstruktion und Herstellung des Spritzgießwerkzeugs
Das Werkzeug ist das Herzstück im Spritzgießen Ablauf – seine Qualität entscheidet maßgeblich über die Qualität der späteren Produkte. In der Konstruktionsphase wird die Form präzise entworfen, inklusive aller Konturen, Auswerfer und Kühlkanäle.
Die Herstellung erfolgt meist aus gehärtetem Stahl oder Aluminium, je nach Stückzahl und Anforderungen. Dabei kommen Fräs- und Erodierverfahren zum Einsatz. Bereits in dieser frühen Phase wird sichergestellt, dass sich die Schmelze gut verteilt und das Entformen reibungslos verläuft – eine Voraussetzung für einen störungsfreien Spritzguss-Prozess.
Serienproduktion und Qualitätskontrolle
Nach erfolgreicher Werkzeugerprobung beginnt die Serienproduktion. In dieser Phase läuft der Spritzgießen Ablauf automatisiert und hoch effizient ab. Die Spritzgießmaschine führt jeden Zyklus zuverlässig aus – vom Einspritzen der Schmelze bis zur Entformung. Parallel dazu erfolgt eine kontinuierliche Qualitätskontrolle, bei der Maße, Oberflächen und mechanische Eigenschaften geprüft werden.
Moderne Sensorik und Datenanalyse ermöglichen eine lückenlose Überwachung jedes Produktionsschritts. So wird sichergestellt, dass alle Spritzgießen Produkte den definierten Anforderungen entsprechen – und der Kunde ein fehlerfreies Ergebnis erhält.
FAQ
Der Ablauf beim Spritzgießen lässt sich in mehrere aufeinanderfolgende Schritte gliedern:
1. Werkzeugschließung: Die beiden Hälften des Spritzgießwerkzeugs (Form) werden durch die Maschine kraftschlüssig geschlossen.
2. Plastifizieren: Das Kunststoffgranulat wird in der Plastifiziereinheit erhitzt und aufgeschmolzen.
3. Einspritzen: Das flüssige Kunststoffmaterial wird unter hohem Druck in die geschlossene Form eingespritzt.
4. Nachdruckphase: Nach dem Füllen der Form wird ein Nachdruck aufrechterhalten, um Schwindung und Lufteinschlüsse zu minimieren.
5. Abkühlung: Das Bauteil kühlt in der Form ab und erstarrt. Die Form bleibt währenddessen geschlossen.
6. Werkzeugöffnung & Entformung: Die Form öffnet sich, und das fertige Bauteil wird automatisch oder manuell entnommen.
7. Wiederholung: Der Zyklus beginnt von vorn – vollautomatisch, bei Serienfertigung in wenigen Sekunden pro Teil.
Der Vorgang basiert auf dem Prinzip, Kunststoff in einem beheizten Zylinder aufzuschmelzen und unter hohem Druck in eine Werkzeugform zu spritzen. Diese Form bestimmt die spätere Geometrie des Bauteils. Nach dem Abkühlen wird das Teil entnommen, und der nächste Zyklus startet. Es ist ein hochautomatisiertes Verfahren, das besonders für die Massenproduktion von Kunststoffteilen geeignet ist.
Beim Spritzgießen kommen hauptsächlich thermoplastische Kunststoffe zum Einsatz, die sich durch Erhitzen verformen und nach dem Abkühlen wieder erstarren. Zu den am häufigsten verwendeten Materialien zählen Polypropylen (PP), Polyethylen (PE), Polystyrol (PS), Polyamid (PA), Acrylnitril-Butadien-Styrol (ABS) sowie technische Kunststoffe wie POM, PC oder PBT. Die Wahl des Kunststoffs richtet sich dabei stets nach den Anforderungen an das fertige Bauteil – etwa hinsichtlich Stabilität, Temperaturbeständigkeit, chemischer Resistenz oder optischer Eigenschaften.
Für den Spritzgießprozess sind mehrere technische Komponenten erforderlich: Zunächst braucht es eine Spritzgießmaschine, die aus einer Spritzeinheit zum Aufschmelzen des Kunststoffs und einer Schließeinheit zur Werkzeugaufnahme besteht. Das Werkzeug selbst, auch Spritzgießform genannt, bestimmt die Geometrie des späteren Bauteils und ist meist ein individuell gefertigtes Stahl- oder Aluminiumwerkzeug. Zusätzlich werden Kunststoffgranulate als Ausgangsmaterial benötigt. Zur Unterstützung des Prozesses kommen oft auch Peripheriegeräte wie Materialtrockner, Temperiergeräte, Förderbänder oder Entnahmegreifer zum Einsatz.
Das Spritzgießen überzeugt insbesondere durch seine Wirtschaftlichkeit bei der Serienfertigung: Es lassen sich in kurzer Zeit große Stückzahlen mit hoher Wiederholgenauigkeit produzieren. Die Formgebung ermöglicht komplexe Geometrien, feine Strukturen und detailreiche Oberflächen – und das alles in einem einzigen Arbeitsschritt. Darüber hinaus ist der Prozess weitgehend automatisierbar und verursacht nur geringen Materialverlust. Auch in puncto Nachhaltigkeit gibt es Vorteile, denn viele Thermoplaste lassen sich recyceln und erneut verarbeiten.
Ein entscheidender Bestandteil des Spritzgießprozesses ist die gezielte Werkzeugkühlung. Nachdem das flüssige Kunststoffmaterial in die Form eingespritzt wurde, muss es innerhalb kurzer Zeit abkühlen und erstarren, damit das Bauteil entnommen werden kann. Dazu sind in die Form spezielle Kühlkanäle integriert, durch die Wasser oder ein anderes Kühlmedium zirkuliert. Eine konstante und präzise Temperaturführung ist entscheidend für die Maßhaltigkeit, Zykluszeit und Oberflächenqualität des Produkts. Moderne Temperiersysteme überwachen die Werkzeugtemperatur kontinuierlich und passen die Kühlleistung dynamisch an.
